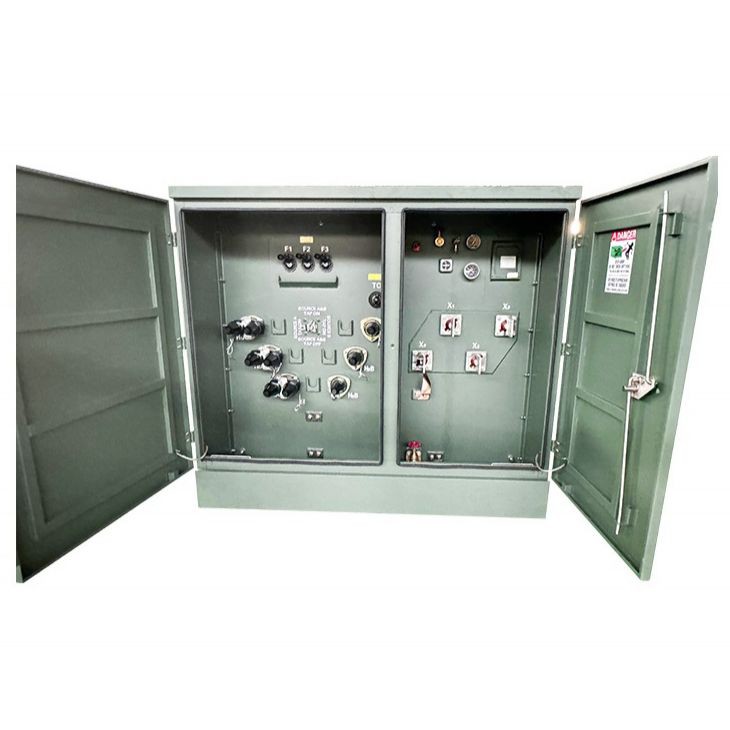

500 кВА Утилити Пад Моунтед Трансформер-24/0.48 кВ|САД 2024





01 Генерал

1.1 Опис пројекта

500 кВА тро-фазни под- трансформатор, испоручен у САД 2024. године, произведен је у складу са стандардима ефикасности ИЕЕЕ Стд Ц57.12.34-2022 и ДОЕ 2016.

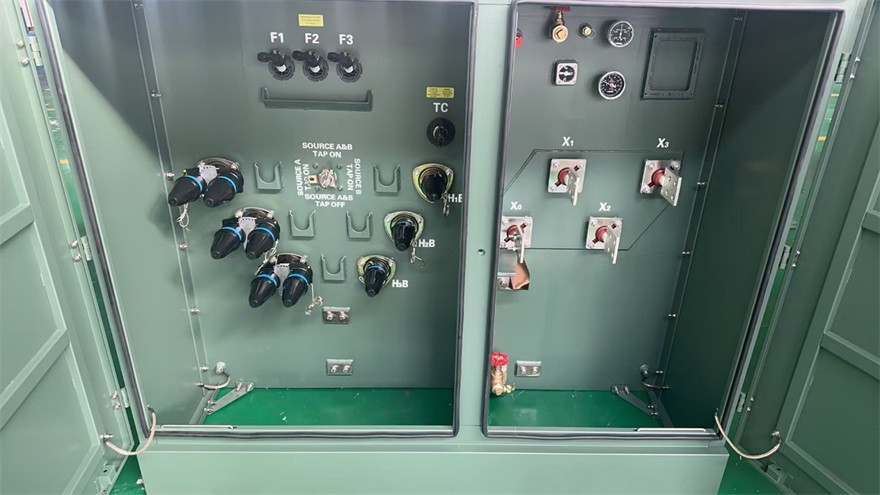

Ради на 60 Хз, има примарни напон од 24 кВ и секундарни напон од 480ГрдИ/277 В са Дин1 векторском групом. Тхетрансформатор монтиран на помоћну подлогукористи бакарне намотаје и КНАН хлађење, напуњено природним естарским уљем ФР3 за побољшану сигурност од пожара и еколошку усклађеност. Укључује могућност довода у петљу, мртви{2}}приступ са предње стране и без{3}}измјењивач славина са опсегом подешавања напона ±2 × 2,5%. Са импедансом од 5,75%, без-губитка оптерећења од 0,610 кВ и{10}}губиком на оптерећењу од 4,530 кВ, ова јединица пружа ефикасну и поуздану дистрибуцију енергије средњег{12}}напона. Идеалан је за употребу у комерцијалним комплексима, малим индустријским локацијама и стамбеним објектима где је потребна сигурна, конзистентна и ефикасна трансформација енергије.







1.2 Техничка спецификација

Спецификација трансформатора и технички лист за 500кВА помоћну подлогу





1.3 Цртежи

Цртеж трансформатора и натписна плочица од 500кВА на помоћној плочи





02 Производња

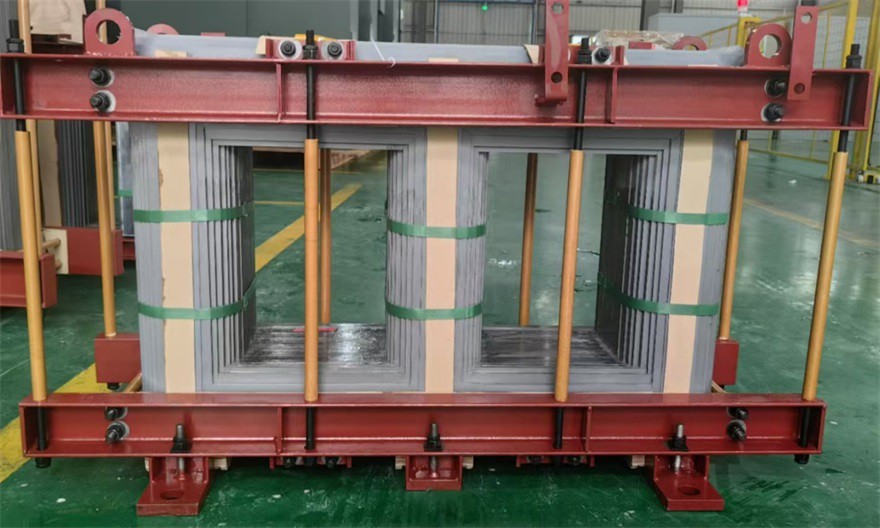

2.1 Цоре

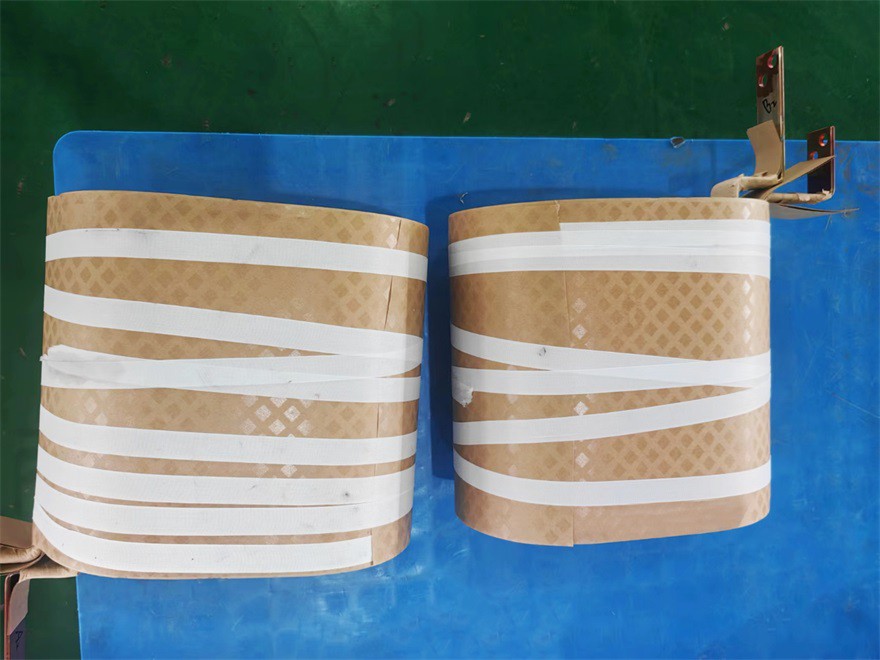

2.2 Намотавање

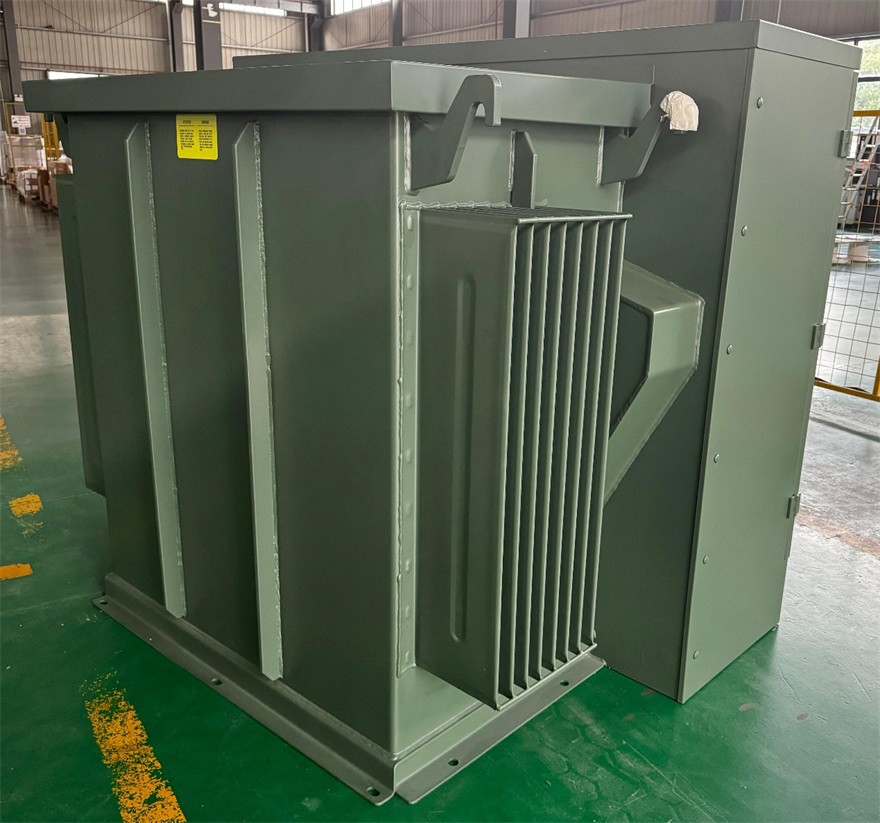

2.3 Тенк



2.4 Завршна скупштина

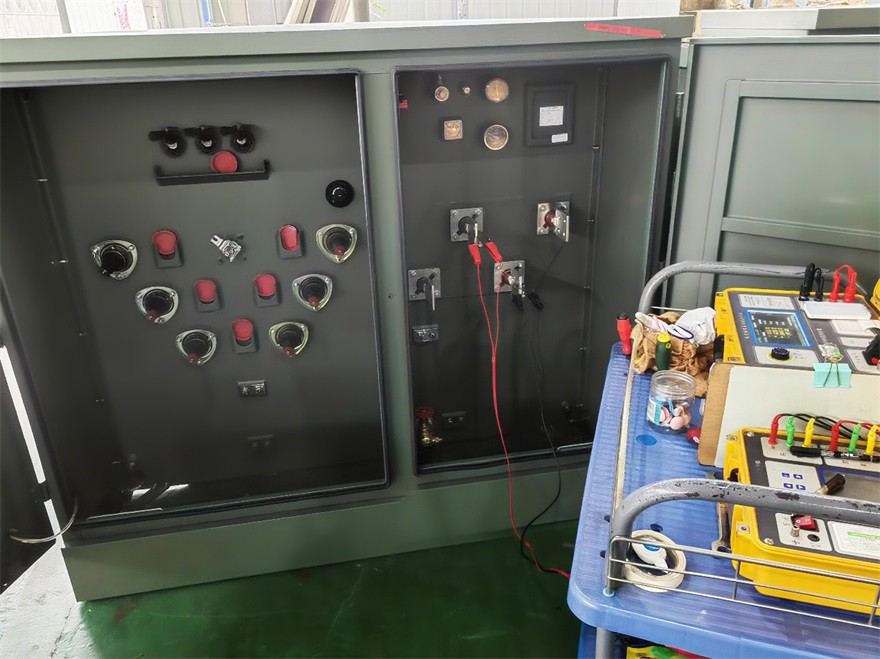

03 Тестирање

Рутинско тестирање и стандард тестирања

1. Мерења отпора према ИЕЕЕ Ц57.12.90-2021, клаузула 5

2. Тест односа{1}}фаза према ИЕЕЕ Ц57.12.90-2021, клаузула 6

3. Тестови односа према ИЕЕЕ Ц57.12.90-2021, клаузула 7

4. Без губитака оптерећења и струје без оптерећења према ИЕЕЕ Ц57.12.90-2021, клаузула 8

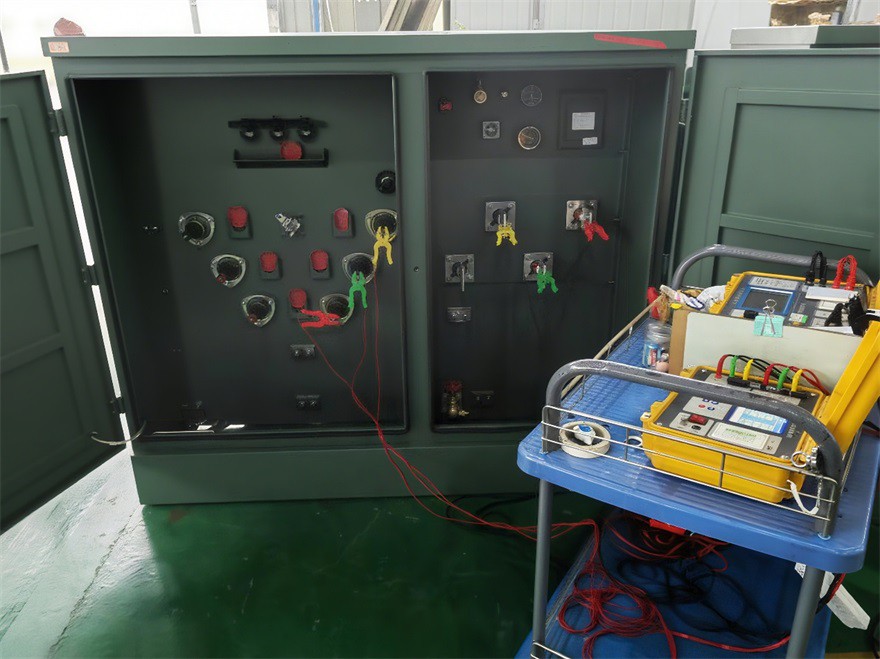

5. Губици оптерећења, напон импедансе и ефикасност према ИЕЕЕ Ц57.12.90-2021, клаузула 9

6. Испитивање отпорности на индуковани напон према ИЕЕЕ Ц57.12.90-2021, клаузула 10.5.1

7. Тест примењеног напона према ИЕЕЕ Ц57.12.90-2021 клаузула 10.6

8. Испитивање цурења са притиском за трансформаторе уроњене у течност - испитивање цурења на 15 кПа ће бити спроведено 12 х без цурења. Нема трајне деформације.

9. Мерење отпора изолације

10. Диелектрични тест уља



Резултати теста

бр.	Тест Итем	Јединица	Вредности прихватања	Меасуред Валуес	Закључак
1	Мере отпора	%	Максимална стопа неуравнотежености отпора	0.171	Пасс
2	Ратио Тестс	%	Одступање односа напона на главном одводу: мање или једнако 0,5% Симбол везе: Дин1	0.03% ~ 0.05%	Пасс
3	фазни{0}}тестови односа	/	Дин1	Дин1	Пасс
4	Без{0}}губитак оптерећења и струја побуде	% кВ	I0 :: обезбеди измерену вредност P0: обезбеди измерену вредност Толеранција за губитак оптерећења је +0%	0.13% 0.544	Пасс
5	Губици оптерећења импеданцијом напона и ефикасности	% кВ кВ	т: 85 степени З%: измерена вредност Пк: измерена вредност Пт: измерена вредност Толеранција импедансе је ±7,5% Толеранција укупног губитка оптерећења је +0% Ефикасност не мања од 99,35%	5.70% 4.453 4.997 99.38%	Пасс
6	Тест примењеног напона	кВ	ХВ: 40кВ 60с НН: 10кВ 60с	Не долази до колапса испитног напона	Пасс
7	Тест отпорности на индуковани напон	кВ	Примењени напон (КВ): 0.960 Дуратион(с):40 Фреквенција (Хз): 180	Не долази до колапса испитног напона	Пасс
8	Тест цурења	кПа	Примењени притисак: 15кПА Трајање: 12х	Без цурења и не Оштећење	Пасс
9	Мерење отпора изолације	GΩ	ХВ-ЛВ на земљу: ЛВ-ХВ према земљи: ХВ и НН према земљи:	5.11 4.87 5.08	/
10	Тест диелектрике уља	кВ	Веће или једнако 40	52.3	Пасс





04 Паковање и испорука

05 Сајт и резиме

Сцотецхов трансформатор од 500 кВА на три-фазне подлоге-изграђен од бакарних намотаја и КНАН хлађења, трансформатор користи ФР3 природно естарско уље-чиме се побољшава безбедност од пожара и смањује утицај на животну средину. Његова петља{3}}конфигурација напајања и дизајн мртве{4}}предње стране повећавају безбедност и флексибилност за инсталацију и одржавање. Са импеданцијом од 5,75% и малим губицима енергије, обезбеђује стабилне, ефикасне перформансе у захтевним условима.

Сваки Сцотецх трансформатор је пажљиво састављен и површински{0}}третиран за издржљивост. Обезбеђена је одговарајућа -поправка за одржавање отпорности на корозију и визуелне конзистенције након уградње.

Са јаким фокусом на квалитет и перформансе{0}}корисности, Сцотецх наставља да испоручује поуздане трансформаторе{1}} за савремене системе напајања широм Северне Америке и шире.
